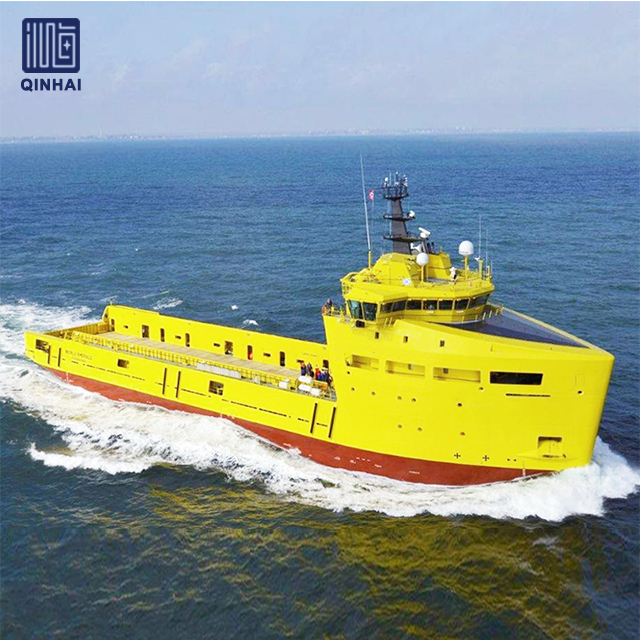

Comprender la capacidad de carga de la plataforma OSV dicta la versatilidad operativa, el perfil de seguridad y el potencial de ganancias comerciales de cualquier campaña de logística costa afuera. Calcular mal la resistencia de la cubierta o malinterpretar las especificaciones del barco tiene graves consecuencias en el agua. Los operadores corren el riesgo de sufrir daños estructurales, encallamientos regulatorios, compromiso de la estabilidad de los buques y retrasos masivos en los proyectos durante las operaciones en alta mar. No podemos simplemente mirar los metros cuadrados para evaluar un buque adecuadamente. La verdadera evaluación requiere una comprensión firme de los fundamentos de la ingeniería marina. Debe comprender la diferencia entre cargas puntuales y distribuidas. Debes diferenciar las cargas vivas de las muertas. La evaluación de la resistencia del escantillón, las áreas tributarias y los estándares de las sociedades de clasificación no es negociable antes de la adquisición. Esta evaluación técnica evita errores costosos, garantiza el cumplimiento normativo y garantiza que el buque pueda soportar de forma segura las pesadas demandas de la exploración y construcción costa afuera modernas.

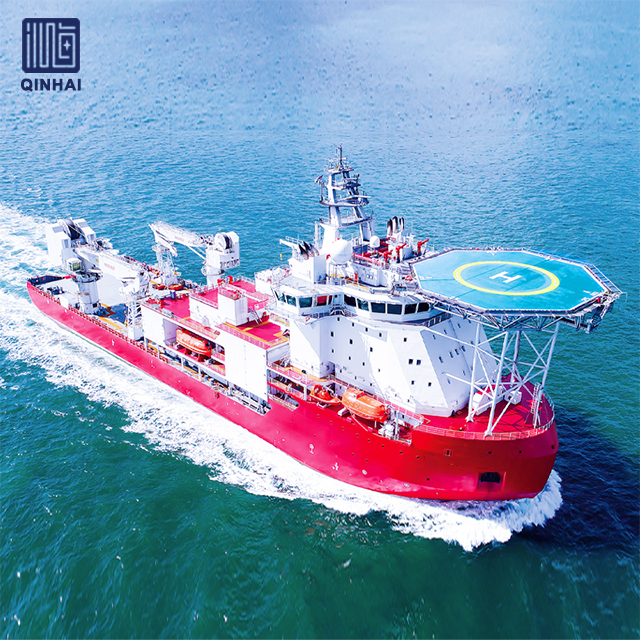

Los buques de suministro en alta mar transportan una gama muy diversa de cargas útiles, y cada tipo de carga ejerce fuerzas únicas en la estructura del buque. Las tuberías de perforación y el revestimiento pesado crean un peso masivo distribuido en grandes secciones de la plataforma. Los contenedores offshore, construidos según los estándares DNV 2.7-1, concentran todo su peso en cuatro pequeñas piezas de fundición en las esquinas. Los vehículos operados remotamente (ROV), los sistemas de lanzamiento y recuperación (LARS) y la maquinaria pesada introducen cargas puntuales severas que pueden perforar las placas de cubierta inadecuadas. Un buque debe poseer el perfil de resistencia de cubierta específico requerido para estos distintos tipos de carga. Si la cubierta no puede soportar el peso concentrado de un cabrestante de manipulación de anclas de 50 toneladas, la embarcación no puede realizar soporte de construcción. El éxito operativo depende enteramente de hacer coincidir las capacidades estructurales de la embarcación con la masa y el espacio de carga útil previstos.
Las operaciones modernas en alta mar requieren con frecuencia modificaciones temporales en la disposición general del buque. Los operadores suelen instalar viviendas temporales (TLQ) para albergar a trabajadores, técnicos y representantes de clientes adicionales en alta mar. Estos módulos alteran drásticamente el perfil operativo del buque. Consumen un valioso espacio libre en la cubierta y añaden un peso estático significativo muy por encima de la línea de flotación. Más importante aún, cambian la distribución de la carga en la plataforma principal. Los cálculos de capacidad de la plataforma deben tener en cuenta estas estructuras temporales. También hay que tener en cuenta el peso del personal, su equipo, el agua dulce necesaria para soportarlo y los dispositivos de salvamento necesarios. No tener en cuenta estas adiciones conduce a escenarios de sobrecarga peligrosos y posibles violaciones de la línea de carga.
La adquisición de un buque con una capacidad de cubierta inadecuada conlleva graves riesgos financieros y operativos. Colocar carga pesada en una cubierta débil provoca un pandeo estructural inmediato. Las placas de la plataforma se deforman, los refuerzos longitudinales se deforman y los marcos transversales debajo de la plataforma se fracturan. Este daño estructural anula inmediatamente las pólizas de seguro marítimo e invalida el certificado de clase del buque. Obliga al buque a entrar en dique seco para realizar trabajos en caliente y una renovación del acero costosa y que requiere mucho tiempo. La capacidad inadecuada limita el alcance operativo del buque. Un barco que no puede transportar contenedores de lodo de perforación pesados o grandes colectores submarinos no puede dar servicio a plataformas de aguas profundas. Esta desalineación da como resultado un activo varado que no genera ingresos y daña la reputación del operador ante los fletadores.
El espacio total de la plataforma y la capacidad de carga real son métricas completamente diferentes. Un barco puede presumir de 1.000 metros cuadrados de superficie libre en cubierta. Si la plataforma sólo tiene una capacidad nominal de 2 toneladas por metro cuadrado, su utilidad se ve muy limitada para trabajos pesados en alta mar. Una cubierta grande no significa inherentemente un alto peso muerto de carga. El área utilizable sólo dicta la capacidad volumétrica. La capacidad de carga dicta la masa. Los equipos de adquisiciones deben priorizar la resistencia estructural por encima de los meros metros cuadrados. Una plataforma más pequeña y fuertemente reforzada a menudo proporciona más valor operativo que una masiva y con placas delgadas. Puede apilar la carga más arriba en una plataforma fuerte, siempre que los parámetros de estabilidad lo permitan, mientras que una plataforma débil lo restringe a una sola capa liviana de suministros.
Los arquitectos marinos dividen el peso en dos categorías distintas al diseñar un casco. La carga muerta representa el peso estático del propio buque, a menudo denominado peso del buque faro. Esto incluye el casco de acero, mamparos permanentes, motores principales, sistemas de propulsión y equipos de cubierta fijados permanentemente. La carga muerta permanece constante durante toda la vida del buque a menos que se produzcan modificaciones estructurales importantes. La carga viva representa el peso variable que el sistema de cubierta debe soportar de forma segura, formando parte del peso muerto total de la embarcación. Esto incluye carga en cubierta, módulos de equipos temporales, personal en alta mar y suministros móviles. La carga viva fluctúa constantemente durante las operaciones en alta mar. Los ingenieros diseñan la estructura de la embarcación para soportar la carga viva máxima anticipada sin comprometer la estructura de carga muerta ni exceder el calado máximo permitido.
Comprender cómo se transfiere el peso a la plataforma es fundamental para una carga y sujeción seguras. La carga distribuida, o carga distribuida uniformemente (UDL), distribuye el peso uniformemente sobre una superficie. Medimos esto en toneladas por metro cuadrado (t/m²). Las cargas estándar, como suministros paletizados, supersacos o tubos de perforación cuidadosamente apilados, ejercen cargas distribuidas. La carga puntual, o carga concentrada, concentra un peso inmenso en una huella muy pequeña. Los equipos pesados como bastidores en A, cabrestantes especializados, pedestales de grúa o las patas de acero de un módulo de elevación pesada crean cargas puntuales severas. Una plataforma clasificada para una carga distribuida alta aún podría fallar bajo una carga puntual severa si la huella específica carece de soporte directo debajo de la plataforma.
| Definición | del tipo de carga | Unidad de medida | Ejemplos típicos en alta mar | Requisito estructural |
|---|---|---|---|---|
| Carga distribuida (UDL) | El peso se distribuye uniformemente en una gran superficie de cubierta. | Toneladas por metro cuadrado (t/m²) | Tubos de perforación, supersacos, suministros paletizados, madera. | Chapa de cubierta gruesa y vigas longitudinales robustas. |
| Carga puntual | Peso concentrado en un espacio muy reducido. | Toneladas métricas (MT) o kilonewtons (kN) | Esquinas de contenedores, cabrestantes pesados, bastidores en A, bases de grúas. | Alineación directa sobre pilares bajo cubierta o almas transversales. |
| Carga dinámica | Fuerzas amplificadas por el movimiento de la embarcación (levantamiento, cabeceo, balanceo). | Multiplicadores de fuerza G aplicados al peso estático | Cualquier carga en el mar durante condiciones climáticas adversas. | Puntos de amarre mejorados, rejillas de seguridad de alta resistencia. |
La verdadera resistencia de la plataforma se encuentra debajo del revestimiento de la superficie. La plataforma principal está sostenida por una compleja red de pórticos transversales y refuerzos longitudinales. La arquitectura marina se basa en el concepto de zona afluente. Este principio define cómo las placas de la plataforma transfieren cargas de peso a vigas, pilares y mamparos específicos debajo de la cubierta. Cada pilar vertical soporta un área afluente específica de la cubierta superior, transfiriendo esa carga al doble fondo y a la estructura del casco. Los cuartones se refieren a las dimensiones físicas de estos miembros estructurales de acero. El espesor de las placas de acero y la calidad del material influyen en gran medida en las capacidades de carga máxima. El uso de acero de alta resistencia (como AH36 o DH36) permite a los constructores navales lograr mayores capacidades de carga sin agregar peso muerto excesivo al perfil del buque faro.
El límite de capacidad operativa de una plataforma se conoce como carga de trabajo segura (SWL). Este es el peso máximo que puede colocar de forma legal y segura en la plataforma en condiciones normales de funcionamiento. El SWL no es el punto en el que el acero realmente cede o se rompe. Los ingenieros incorporan importantes factores de seguridad en el diseño de la embarcación. El límite elástico estructural último es mucho mayor que el SWL. Este margen de seguridad tiene en cuenta la fatiga del metal, la corrosión con el tiempo y las fuerzas dinámicas inesperadas en el mar. Los operadores nunca deben exceder el SWL, incluso si creen que la plataforma puede soportar el peso adicional. Exceder el SWL compromete el margen de seguridad y corre el riesgo de fallas catastróficas durante condiciones climáticas adversas.
La capacidad de carga de la cubierta está indisolublemente ligada a la estabilidad del buque. Colocar carga pesada en lo alto de la cubierta principal eleva el centro de gravedad vertical (VCG) del buque. Un VCG alto reduce la altura metacéntrica (GM) de la embarcación, haciéndola menos estable, más pesada en la parte superior y más propensa a balancearse severamente. Debe equilibrar la carga en cubierta con la carga bajo cubierta. El combustible, el agua dulce y el lodo líquido almacenados en la parte inferior de los tanques del casco ayudan a bajar el VCG y mejorar el brazo adrizante. Los folletos aprobados de estabilidad intacta y de daños del barco dictan exactamente cuánta carga en cubierta puede transportar en función de los niveles actuales de los tanques debajo de la cubierta.
Los equipos de adquisiciones deben verificar las cifras exactas al revisar las especificaciones técnicas de los buques de suministro en alta mar . No puede confiar en folletos de marketing ni en hojas de ventas preliminares. Debe examinar los planos de capacidad aprobados por la clase y los planos de Disposición General (GA). Busque la clasificación máxima de carga en cubierta en toneladas métricas. Verificar la resistencia específica de la plataforma en t/m². Verifique las dimensiones del área despejada de la plataforma y observe cualquier obstrucción, como tuberías de ventilación o bolardos de amarre. Preste mucha atención al plano de carga de la plataforma, que resalta zonas específicas reforzadas para cargas puntuales pesadas. Estas métricas certificadas dictan exactamente lo que el buque puede transportar y soportar legalmente durante las campañas en alta mar.
Los buques operan bajo un estricto límite máximo de peso muerto dictado por su línea de calado de carga (la marca Plimsoll). No se puede transportar simultáneamente el máximo de líquidos debajo de la cubierta y el máximo de carga sobre la cubierta. Se requiere un equilibrio operativo. Si una plataforma de perforación requiere la máxima cantidad de agua dulce, agua de perforación y gasóleo marino (MGO), debe reducir el peso de la carga en cubierta para evitar sumergir la línea de carga. Por el contrario, transportar una enorme carga útil en cubierta de pesadas tuberías de revestimiento requiere operar con tanques debajo de la cubierta parcialmente vacíos. Los operadores deben calcular estas compensaciones diariamente para maximizar la eficiencia logística y al mismo tiempo mantener un estricto cumplimiento normativo con las convenciones internacionales sobre líneas de carga.
Considere la evaluación técnica de un buque de suministro costa afuera de 85 m para la venta . Esta clase específica suele ofrecer entre 800 y 1000 metros cuadrados de superficie libre de cubierta. Los índices de resistencia de las plataformas estándar oscilan entre 5 y 10 t/m². La sección de popa suele estar fuertemente reforzada con 10 t/m² o más para soportar operaciones de manipulación de anclas, cabrestantes de remolque o equipos pesados de construcción submarina. La cubierta delantera podría tener una capacidad nominal de 5 t/m² para suministros más ligeros y carga paletizada. Este perfil estructural específico hace que la clase de 85 m sea muy adecuada para soporte en aguas profundas y construcciones marinas de alta resistencia. La evaluación de estas zonas reforzadas específicas garantiza que la embarcación cumpla con las demandas exactas de carga pesada de su proyecto.
La evaluación de embarcaciones comerciales de segunda mano para la venta requiere inspecciones físicas y una diligencia debida rigurosa. Debe verificar los registros históricos de clase para identificar daños estructurales pasados, puestas a tierra o renovaciones importantes de acero. Solicite informes recientes de medición de espesores por ultrasonido (UTM). Los informes UTM revelan el espesor exacto del revestimiento de la plataforma, destacando las áreas adelgazadas por la corrosión del agua salada o el desgaste mecánico intenso. Es posible que una plataforma originalmente clasificada para 5 t/m² ya no soporte ese peso si el acero se ha degradado más allá de los límites de clase aceptables. También debe investigar cualquier modificación estructural pasada. Las soldaduras, las penetraciones en la cubierta o los puntos de amarre improvisados no aprobados comprometen gravemente la integridad estructural y la clasificación de la embarcación.
El mercado global ofrece numerosas opciones de construcción naval, pero la calidad varía significativamente. Al investigar a un proveedor de buques de suministro en alta mar de China , concéntrese estrictamente en la calidad de construcción, el pedigrí de ingeniería y el cumplimiento de la sociedad de clasificación. Los astilleros de primer nivel construyen estrictamente según los estándares de la Asociación Internacional de Sociedades de Clasificación (IACS), como ABS, DNV o Lloyd's Register. Exigir transparencia en su proceso de adquisición de acero. Verifique el origen, los certificados de fábrica y el grado del acero de alta resistencia utilizado en la construcción de la plataforma. Inspeccione sus procedimientos de soldadura, calificaciones de soldadores y registros de pruebas no destructivas (NDT). Un proveedor acreditado proporcionará documentación completa que demuestre que la estructura de la plataforma cumple con todos los requisitos internacionales de seguridad y resistencia desde la quilla hacia arriba.
A veces, una embarcación existente casi cumple con sus requisitos pero no tiene suficiente capacidad en cubierta. En estos casos, evalúe la viabilidad de mejorar la capacidad de carga de la plataforma después de la construcción. La modernización implica agregar pilares debajo de la cubierta, instalar redes transversales más pesadas o aumentar el espesor de las placas en zonas específicas mediante la duplicación o el reemplazo del acero. Ésta es una tarea de ingeniería compleja. Requiere que los arquitectos navales vuelvan a calcular las áreas afluentes, actualicen el peso del faro y revisen las métricas de estabilidad. La sociedad de clasificación debe aprobar todos los planos estructurales antes de comenzar el trabajo en caliente. Si bien la modernización le permite personalizar una embarcación para requisitos de fletamento específicos, agrega un tiempo significativo en dique seco y gastos de capital al proceso de adquisición.
Los cálculos de carga estática cambian drásticamente en el momento en que un buque abandona el rompeolas. El entorno marino introduce cargas dinámicas severas. Cuando el barco encuentra olas, experimenta levantamiento, cabeceo y balanceo. Estos movimientos aceleran y desaceleran rápidamente la carga en cubierta. Esta aceleración amplifica las fuerzas ejercidas sobre la estructura de la plataforma, conocida como Factor de Amplificación Dinámica (DAF). Un contenedor de 10 toneladas ejerce mucha más que 10 toneladas de fuerza cuando la plataforma se inclina violentamente hacia abajo y luego golpea hacia arriba. Los ingenieros tienen en cuenta estas fuerzas dinámicas en el diseño inicial del escantillón, pero los operadores deben asegurar la carga adecuadamente para evitar daños estructurales y desplazamientos de la carga durante condiciones climáticas adversas.
Proteger la cubierta de acero es crucial para mantener la capacidad de carga durante la vida útil del buque. Los operadores utilizan revestimientos de madera de alta resistencia, generalmente vigas gruesas de pino o roble, para distribuir cargas puntuales y evitar la fricción entre acero y acero. Esta capa de madera absorbe los impactos de la carga caída, protege el sistema de pintura anticorrosión y proporciona una superficie de alta fricción para resistir el deslizamiento de la carga. Los buques también cuentan con pesadas barandillas de acero a lo largo del perímetro de carga para proteger las tuberías, los respiraderos y los baluartes. Las rejillas de amarre empotradas, los anillos en D y las patas de elefante brindan puntos de amarre seguros. Los sistemas de sujeción adecuados evitan que la carga se desplace. El desplazamiento de carga crea cargas puntuales dinámicas masivas e incontroladas que pueden perforar fácilmente las placas de la cubierta o volcar la embarcación.
Las sociedades de clasificación rigen la seguridad estructural marina y establecen las reglas para las capacidades de carga de la cubierta. Certifican la resistencia de la cubierta del buque durante la construcción revisando planos e inspeccionando la estructura de acero. Mantener esta certificación requiere un estricto cumplimiento de sus normas durante toda la vida de la embarcación. Los topógrafos inspeccionan la estructura de la cubierta durante los reconocimientos anuales y el Estudio Periódico Especial (SPS) de 5 años. Buscan pandeo, corrosión severa, fallas en el recubrimiento y modificaciones no autorizadas. Si la estructura de la cubierta se degrada, la sociedad de clasificación emitirá una condición de clase o revocará por completo el certificado de Línea de Carga del buque. Sin este certificado, el buque no puede operar legalmente, obtener seguros ni obtener contratos de fletamento. El cumplimiento es la base de la seguridad en alta mar y la viabilidad comercial.
La capacidad de carga de la cubierta OSV requiere una evaluación continua de la ingeniería estructural, cálculos de carga viva y muerta, estabilidad de la embarcación y entornos marinos dinámicos. Los equipos de adquisiciones deben mirar más allá de los metros cuadrados y evaluar la red estructural subyacente. Dé prioridad a los buques con certificados de clase IACS verificables y clasificaciones de t/m² apropiadas para su carga más pesada prevista. La robusta integridad estructural bajo cubierta garantiza el éxito operativo a largo plazo.
R: La capacidad de carga estándar de la plataforma para un OSV de tamaño mediano suele oscilar entre 5 y 10 toneladas por metro cuadrado (t/m²). Esta calificación depende en gran medida del diseño específico de la embarcación, la estructura debajo de la cubierta y el perfil operativo previsto. Las secciones de popa suelen estar reforzadas con mayores capacidades para trabajos de construcción pesados.
R: La carga puntual es peso concentrado en un espacio muy pequeño, como un cabrestante pesado o una esquina de un contenedor. Requiere una alineación estructural específica sobre los pilares bajo cubierta. La carga distribuida distribuye el peso de manera uniforme en un área grande, como tuberías apiladas, dependiendo de la resistencia general de las placas de la plataforma y las vigas longitudinales.
R: La carga muerta es el peso fijo y estático de la propia estructura, motores y mamparos permanentes de la embarcación. La carga viva se refiere al peso variable que debe soportar la plataforma durante las operaciones. Esto incluye carga en cubierta, módulos de alojamiento temporal, personal en alta mar y equipo de traslado.
R: Sí, es posible realizar mejoras mediante refuerzo estructural. Los astilleros pueden agregar pilares debajo de la cubierta o aumentar el espesor de las placas de la cubierta. Sin embargo, esto requiere un análisis de ingeniería exhaustivo, la aprobación obligatoria de la sociedad de clasificación y un nuevo cálculo de los cuadernos de estabilidad del buque, ya que el acero añadido afecta al centro de gravedad.
R: Las sociedades de clasificación verifican la resistencia revisando planos estructurales detallados, cálculos de escantillón y trayectorias de carga del área tributaria antes de la construcción. Durante la construcción, realizan inspecciones físicas y pruebas no destructivas. Después de la construcción, verifican la integridad continua mediante inspecciones físicas periódicas y mediciones de espesor ultrasónicas durante estudios especiales.
R: Exceder la capacidad de la plataforma causa graves pandeos localizados en la plataforma y fracturas en los marcos debajo de la plataforma. Esto compromete la integridad estanca del buque, anula las pólizas de seguro marítimo y crea graves riesgos para la estabilidad. Obliga a un tiempo de inactividad inmediato para reparaciones costosas en dique seco.
R: La carga pesada en cubierta eleva el centro de gravedad vertical (VCG) de la embarcación. Un VCG más alto reduce la altura metacéntrica, lo que hace que la parte superior del vaso sea más pesada. Esto hace que el barco sea significativamente más susceptible a balanceos severos y posibles zozobras en condiciones climáticas adversas, lo que limita la carga total que puede transportar de manera segura.
